ИТП — что это, устройство, расчёт и обслуживание индивидуального теплового пункта

ИТП (индивидуальный тепловой пункт) — это узел оборудования внутри здания, который принимает тепло от магистральной сети и распределяет его на отопление, горячее водоснабжение (ГВС) и вентиляцию одного дома. Современный ИТП заменяет устаревшие элеваторные узлы и квартальные ЦТП: позволяет автоматически регулировать температуру теплоносителя по погоде, экономит 15-30% тепловой энергии и продлевает ресурс системы отопления. Этот гид — полный обзор устройства ИТП, расчёта по СП 124.13330.2012 и комплектации под жилые и коммерческие объекты.

Что такое ИТП и зачем он нужен

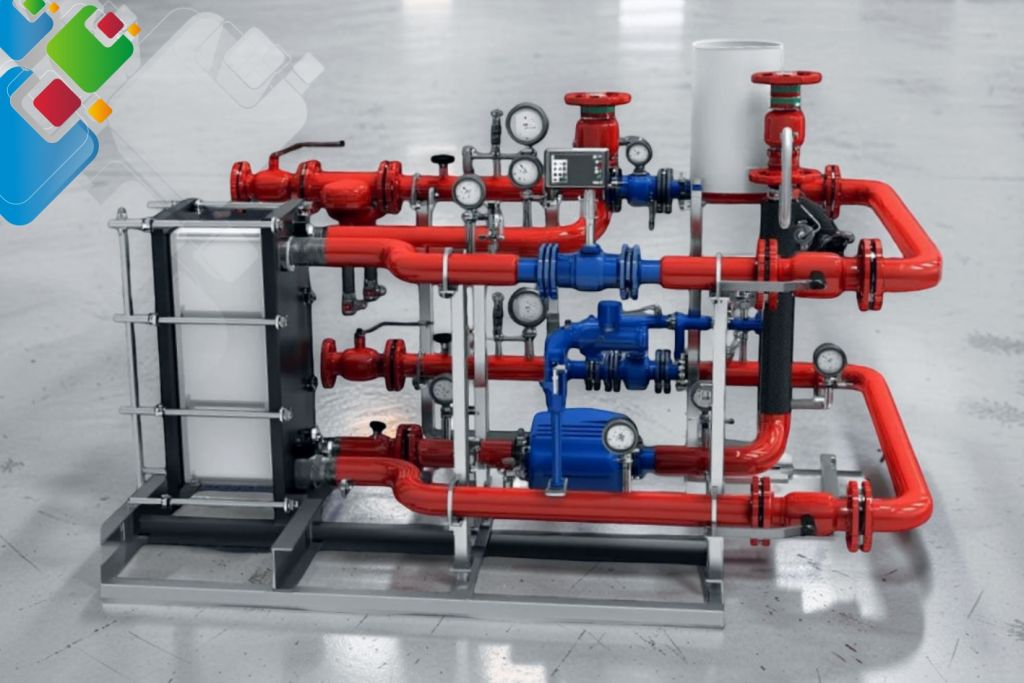

Индивидуальный тепловой пункт — это компактная установка площадью 6-25 м², которая ставится в техническом помещении подвала или цокольного этажа. Внутри: пластинчатые теплообменники для отопления и ГВС, циркуляционные насосы, регулирующие клапаны, контроллер, фильтры, манометры и узел учёта тепла. ИТП обслуживает один дом или одно здание — отсюда слово «индивидуальный».

Принцип работы: горячая сетевая вода (110/70 °С или 130/70 °С) поступает в первичный контур теплообменника, отдаёт тепло вторичному контуру здания (80/60 °С для отопления, 60 °С для ГВС) и возвращается в обратный трубопровод теплосети. Контуры разделены — сетевая вода не смешивается с водой ваших радиаторов и кранов. Это ключевое отличие ИТП от элеваторного узла, где горячая «грязная» сетевая вода шла прямо в радиаторы.

Устройство ИТП — 6 основных узлов

• Узел ввода — задвижки, грязевики, манометры и термометры на подающем и обратном трубопроводе теплосети. Защищает оборудование от грязи и гидроударов.
• Теплообменники отопления и ГВС — два отдельных пластинчатых аппарата (РИДАН НН-14, Alfa Laval M6/M10, КС 14, Funke FP05). Изолируют контуры здания от теплосети.
• Циркуляционные насосы — Wilo Stratos, Grundfos Magna, ЭТРА Эко. Прокачивают вторичный контур отопления и ГВС-рециркуляцию.
• Регулирующие клапаны с электроприводом — Danfoss VB2, Ридан Регада. Дросселируют расход сетевой воды для поддержания температуры подачи.
• Автоматика — погодозависимый контроллер (Danfoss ECL Comfort 310, ТРМ151, ОВЕН) с датчиками наружной температуры и температуры подачи.
• Узел учёта тепла — теплосчётчик с двумя расходомерами, термопарами и вычислителем. Без него ИТП не примет теплоснабжающая организация.

Подробное описание каждого узла с моделями и марками — на странице комплектация ИТП.

Чем ИТП отличается от ЦТП и котельной

ЦТП (центральный тепловой пункт) обслуживает группу зданий — обычно микрорайон или квартал. Один ЦТП → 4-12 домов. Внутри тоже теплообменники и насосы, но мощность 2-15 МВт. Сеть от ЦТП до дома — 4-трубная (подача и обратка по отоплению + подача и циркуляция по ГВС). Это много трубопроводов, теплопотери до 15%.

ИТП ставится в каждом доме. Сеть от теплоисточника до ИТП — 2-трубная (только подача и обратка теплоносителя). Теплопотери 3-5%. Современный тренд теплоснабжения — переход с ЦТП на ИТП в каждом здании. Все новостройки с 2012 года строятся с ИТП.

Котельная — собственный источник тепла на газе/электричестве/жидком топливе. Не зависит от теплосети. Применяется там, где централизованного теплоснабжения нет (коттеджи, удалённые объекты, посёлки). Капитальные затраты выше, чем у ИТП, в 2-3 раза, но не платится за тепло — только за топливо.

Детальное сравнение трёх типов теплоснабжения с таблицей — в статье что такое ИТП — отличия от ЦТП.

Расчёт ИТП — что определяет инженер

Расчёт ИТП ведётся по СП 124.13330.2012 «Тепловые сети» и СП 30.13330.2020 «Внутренний водопровод и канализация». Главные исходные данные:

• Тепловая нагрузка на отопление, Гкал/ч или кВт — по СП 50.13330 «Тепловая защита зданий».
• Тепловая нагрузка на ГВС — по СП 30.13330, формула Q_гвс = q × N × (t_г - t_х) × ρ × c.
• Температурный график теплосети: 95/70, 110/70, 130/70, 150/70 °С.
• Расчётный расход сетевой воды, т/ч (определяется по нагрузке и графику).
• Давление в подающем и обратном трубопроводе, бар — для подбора насосов и арматуры.
• Качество воды (жёсткость, pH, индекс LSI) — для выбора материала пластин теплообменника.

Полная методика расчёта с формулами и пример для жилого дома 100 квартир — расчёт ИТП по СП 124.13330.

ИТП в многоквартирном доме (МКД)

С 2012 года все новостройки в России строятся с обязательным ИТП — это требование Постановления Правительства РФ № 1242 и СП 60.13330. В существующих домах ИТП ставится при капитальном ремонте системы теплоснабжения. Решение принимает общее собрание собственников; финансирует ТСЖ/УК из фонда капремонта или средствами собственников.

Помещение ИТП в МКД должно соответствовать СП 60.13330: минимальная высота 2,2 м, отдельный вход, естественная вентиляция, освещённость 75 лк, температура воздуха +10...+25 °С. Площадь — 0,7 м² на 1 МВт тепловой нагрузки, но не менее 8 м². Размещение — в подвале или на цокольном этаже.

Все детали для собственников и УК — на странице ИТП в многоквартирном доме.

Автоматизированный ИТП (АИТП) — экономия 15-30%

АИТП — это ИТП с погодозависимым автоматическим регулированием. Контроллер получает данные с уличного датчика температуры и автоматически корректирует подачу сетевой воды в теплообменник отопления. В тёплую погоду (+5 °С на улице) подача снижается, в мороз -25 °С увеличивается до максимума. Принцип «отапливать ровно столько, сколько нужно».

Экономия в типовом жилом доме — 15-25% от годового потребления тепла. На коммерческих объектах с переменным графиком работы (офисы, торговые центры) до 30-35% — за счёт снижения подачи ночью и в выходные. Окупаемость АИТП относительно обычного ИТП — 2-4 года. Подробнее — АИТП с погодозависимым регулированием.

Стоимость ИТП и сроки поставки

Ориентировочные цены ИТП «под ключ» (оборудование + монтаж + пусконаладка) на 2026 год:

• Жилой дом до 100 кВт (40-60 квартир) — 850 тыс. - 1,4 млн руб., срок 25-35 дней.
• Жилой дом 100-300 кВт (60-150 квартир) — 1,4-2,3 млн руб., срок 35-50 дней.
• Жилой дом 300-800 кВт (150-400 квартир) — 2,3-4,1 млн руб., срок 45-70 дней.
• Коммерческий объект 800-1500 кВт — 4,1-6,8 млн руб., срок 60-90 дней.
• АИТП — +15-20% к стоимости за счёт расширенной автоматики и контроллера.

Самая дорогая позиция в смете — пластинчатые теплообменники (30-40% бюджета). Сэкономить можно за счёт российских брендов: РИДАН НН и КС на 30-50% дешевле импортных Alfa Laval и Funke при сопоставимых характеристиках.

Обслуживание ИТП — что и когда делать

• Ежедневно: визуальный осмотр, проверка давления и температуры по приборам.
• Еженедельно: проверка работы насосов, отсутствия протечек, чистка грязевиков.
• Ежемесячно: снятие показаний теплосчётчика, проверка работы автоматики.
• Ежегодно (перед отопительным сезоном): опрессовка контуров, замена фильтров, поверка КИП, химическая промывка теплообменников (CIP).
• Раз в 3-5 лет: разборка пластинчатых теплообменников, замена уплотнений (EPDM/NBR), полная мойка пластин. ЗИП — пластины и уплотнения в наличии под все основные модели.
• Раз в 4 года: поверка теплосчётчика и манометров.

FAQ — частые вопросы про ИТП

Где купить оборудование для ИТП

Компания teploobmennic.ru — прямой поставщик ключевого оборудования для ИТП: теплообменники для отопления, теплообменники для ГВС, циркуляционные насосы, ЗИП и уплотнения. Прямые контракты с РИДАН, ЭТРА, КС, ТИЖ, Машимпэкс — без посредников. Расчёт от инженера за 30-60 минут, поставка по РФ от 3 дней.
