Как продлить срок службы теплообменника: 10 практических правил эксплуатации (водоподготовка как №1 фактор, фильтрация, ингибиторы накипи, регулярная промывка, мониторинг ΔP/ΔT), регламент обслуживания по СП 41-101-95, циклы замены уплотнений по типам резин.

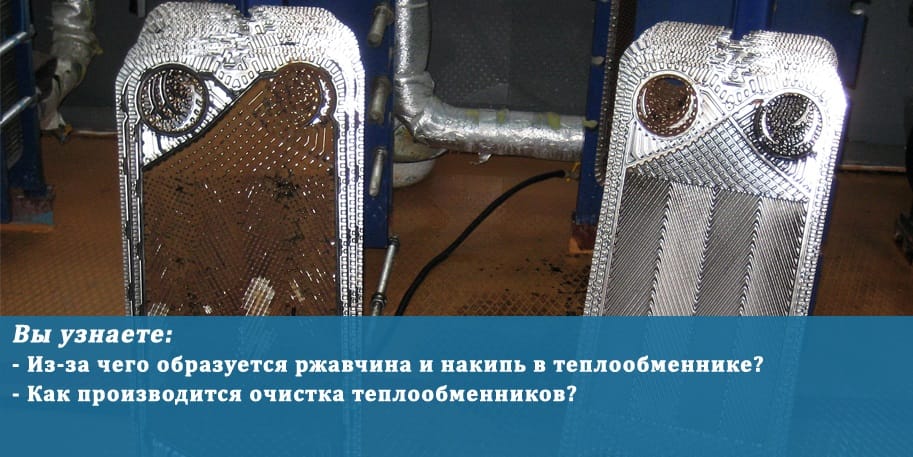

Как продлить срок службы теплообменника
Пластинчатый теплообменник — техника долгоиграющая: при грамотной эксплуатации, регулярной промывке и нормальной водоподготовке ресурс пакета пластин и уплотнений уверенно перешагивает 25-30 лет, а отдельные аппараты на пищевых и судовых линиях работают 35-40 лет с заменой только уплотнений. В этой статье собраны 10 практических правил, регламент обслуживания по СП 41-101-95 и ПТЭ ТЭ, ресурс уплотнений NBR/EPDM/FKM/HNBR, признаки начала износа и таблицы по материалам пластин — всё, что нужно, чтобы продлить срок службыИДАН, Alfa Laval, Funke, Kelvion, Sondex, Tranter, ЭТРА, Теплохит, Машимпэкс GEA, КС. Бесплатная консультация по выбору пластинчатого, кожухотрубного, паяного теплообменника. Гарантия от производителя. Подбор теплообменника инженером бесплатно. Расчёт по нормативам СП 124.13330.2012 и СП 30.13330.2020 за 30 60 минут. Прямые поставки оригинального оборудования от РИДАН, Alfa Laval, Funke, Kelvion, Sondex, Tranter, ЭТРА, Теплохит, Машимпэкс GEA, КС. Бесплатная консультация по выбору пластинчатого, кожухотрубного, паяного теплообменника. Гарантия от производителя. Подбор теплообменника инженером бесплатно. Расчёт по нормативам СП 124.13330.2012 и СП 30.13330.2020 за 30 60 минут. Прямые поставки оригинального оборудования от РИДАН, Alfa Laval, Funke, Kelvion, Sondex, Tranter, ЭТРА, Теплохит, Машимпэкс GEA, КС. Бесплатная консультация по выбору пластинчатого, кожухотрубного, паяного теплообменника. Гарантия от производителя. Подбор теплообменника инженером бесплатно. Расчёт по нормативам СП 124.13330.2012 и СП 30.13330.2020 за 30 60 минут. Прямые поставки оригинального оборудования от РИДАН, Alfa Laval, Funke, Kelvion, Sondex, Tranter, ЭТРА, Теплохит, Машимпэкс GEA, КС. Бесплатная консультация по выбору пластинчатого, кожухотрубного, паяного теплообменника. Гарантия от производителя. Подбор теплообменника инженером бесплатно. Расчёт по нормативам СП 124.13330.2012 и СП 30.13330.2020 за 30 60 минут. Прямые поставки оригинального оборудования от РИДАН, Alfa Laval, Funke, Kelvion, Sondex, Tranter, ЭТРА, Теплохит, Машимпэкс GEA, КС. Бесплатная консультация по выбору пластинчатого, кожухотрубного, паяного теплообменника. Гарантия от производителя. Подбор теплообменника инженером бесплатно. Расчёт по нормативам СП 124.13330.2012 и СП 30.13330.2020 за 30 60 минут. Прямые поставки оригинального оборудования от РИДАН, Alfa Laval, Funke, Kelvion, Sondex, Tranter, ЭТРА, Теплохит, Машимпэкс GEA, КС. Бесплатная консультация по выбору пластинчатого, кожухотрубного, паяного теплообменника. Гарантия от производителя. Подбор теплообменника инженером бесплатно. Расчёт по нормативам СП 124.13330.2012 и СП 30.13330.2020 за 30 60 минут. Прямые поставки оригинального оборудования от РИДАН, Alfa Laval, Funke, Kelvion, Sondex, Tranter, ЭТРА, Теплохит, Машимпэкс GEA, КС. Бесплатная консультация по выбору пластинчатого, кожухотрубного, паяного теплообменника. Гарантия от производителя. Подбор теплообменника инженером бесплатно. Расчёт по нормативам СП 124.13330.2012 и СП 30.13330.2020 за 30 60 минут. Прямые поставки оригинального оборудования от РИДАН, Alfa Laval, Funke, Kelvion, Sondex, Tranter, ЭТРА, Теплохит, Машимпэкс GEA, КС. Бесплатная консультация по выбору пластинчатого, кожухотрубного, паяного теплообменника. Гарантия от производителя. Подбор теплообменника инженером бесплатно. Расчёт по нормативам СП 124.13330.2012 и СП 30.13330.2020 за 30 60 минут. Прямые поставки оригинального оборудования от РИДАН, Alfa Laval, Funke, Kelvion, Sondex, Tranter, ЭТРА, Теплохит, Машимпэкс GEA, КС. Бесплатная консультация по выбору пластинчатого, кожухотрубного, паяного теплообменника. Гарантия от производителя. Подбор теплообменника инженером бесплатно. Расчёт по нормативам СП 124.13330.2012 и СП 30.13330.2020 за 30 60 минут. Прямые поставки оригинального оборудования от РИДАН, Alfa Laval, Funke, Kelvion, Sondex, Tranter, ЭТРА, Теплохит, Машимпэкс GEA, КС. Бесплатная консультация по выбору пластинчатого, кожухотрубного, паяного теплообменника. Гарантия от производителя. Подбор теплообменника инженером бесплатно. Расчёт по нормативам СП 124.13330.2012 и СП 30.13330.2020 за 30 60 минут. Прямые поставки оригинального оборудования от РИДАН, Alfa Laval, Funke, Kelvion, Sondex, Tranter, ЭТРА, Теплохит, Машимпэкс GEA, КС. Бесплатная консультация по выбору пластинчатого, кожухотрубного, паяного теплообменника. Гарантия от производителя. Подбор теплообменника инженером бесплатно. Расчёт по нормативам СП 124.13330.2012 и СП 30.13330.2020 за 30 60 минут. Прямые поставки оригинального оборудования от РИДАН, Alfa Laval, Funke, Kelvion, Sondex, Tranter, ЭТРА, Теплохит, Машимпэкс GEA, КС. Бесплатная консультация по выбору пластинчатого, кожухотрубного, паяного теплообменника. Гарантия от производителя. Подбор теплообменника инженером бесплатно. Расчёт по нормативам СП 124.13330.2012 и СП 30.13330.2020 за 30 60 минут. Прямые поставки оригинального оборудования от РИДАН, Alfa Laval, Funke, Kelvion, Sondex, Tranter, ЭТРА, Теплохит, Машимпэкс GEA, КС. Бесплатная консультация по выбору пластинчатого, кожухотрубного, паяного теплообменника. Гарантия от производителя. Подбор теплообменника инженером бесплатно. Расчёт по нормативам СП 124.13330.2012 и СП 30.13330.2020 за 30 60 минут. Прямые поставки оригинального оборудования от РИДАН, Alfa Laval, Funke, Kelvion, Sondex, Tranter, ЭТРА, Теплохит, Машимпэкс GEA, КС. Бесплатная консультация по выбору пластинчатого, кожухотрубного, паяного теплообменника. Гарантия от производителя.
Что сокращает ресурс теплообменника
Ресурс пластинчатого теплообменника определяется не маркой производителя и не толщиной пластин, а условиями эксплуатации. Объективно одна и та же модель РИДАН НН-41 или Alfa Laval M6 на разных объектах может отработать от 5 до 35 лет — разница в 6-7 раз. Понимание факторов разрушения — первый шаг к их устранению.
Шесть главных «убийц» ПТО
- Загрязнение поверхностей. Слой накипи 1 мм снижает теплопередачу на 25-30%, заставляет повышать температуру греющего контура — пластины перегреваются, уплотнения деградируют ускоренно. Регулярная промывка — критический фактор.
- Гидроудары. Резкое закрытие задвижек, частотное переключение насосов без плавного пуска создают пики давления 1.5-2 МПа — пластины получают усталостные трещины в зоне дистанционных точек.
- Превышение проектных температур. Каждые +10 °C сверх паспортной температуры сокращают ресурс уплотнений вдвое (правило Аррениуса). EPDM на 140 °C живёт 8 лет, на 150 °C — 4 года, на 160 °C — 2 года.
- Агрессивная вода. Высокие хлориды (>100 мг/л для AISI 304, >500 мг/л для 316L) вызывают питтинговую и щелевую коррозию. Причины загрязнения воды разбираем подробно.
- Эрозия от взвесей. Песок, окалина, продукты коррозии трубопроводов работают как абразив — истончают пластины в зонах входа на 0.05-0.1 мм/год без фильтра-грязевика.
- Механические повреждения при ТО. Неправильная разборка/сборка, использование стальных инструментов вместо латунных, превышение момента затяжки шпилек — три причины 60% отказов «после обслуживания».
Водоподготовка — фактор №1 продления ресурса
80% преждевременных отказов пластинчатых теплообменников связаны не с конструктивом, а с качеством теплоносителя. ГОСТ 2761 и нормы ПТЭ ТЭ задают рамки: жёсткость, рН, хлориды, кислород — четыре параметра, контроль которых даёт прибавку ресурса до 50%.
Нормы качества воды для ПТО
| Параметр | Норма (отопление) | Норма (ГВС) | Последствия превышения |
|---|---|---|---|
| Общая жёсткость, мг-экв/л | <3.0 | <7.0 | Накипь CaCO3, потеря КПД |
| pH | 8.0-9.5 | 6.5-8.5 | Кислотная/щелочная коррозия |
| Хлориды, мг/л | <100 (AISI 304) / <500 (316L) | <200 | Питтинговая коррозия пластин |
| Растворённый O2, мг/л | <0.05 | <0.5 | Общая коррозия, шламообразование |
| Взвешенные в-ва, мг/л | <5 | <1.5 | Эрозия, забивание каналов |
| Железо, мг/л | <0.5 | <0.3 | Шлам, бурые отложения |
Что предпринять, если вода не в норме
- Умягчение Na-катионированием. Снижает жёсткость до 0.1 мг-экв/л — стандарт для подпитки котельных мощностью более 0.5 МВт.
- Ингибиторы накипи и коррозии. BWT Cillit-HS, Quantophos, Cillit-Neutra — поддерживают плёнку защиты на пластинах. Дозировка 5-20 г/м³ контура.
- Карбоксилатные/силикатные теплоносители Dixis. Готовые гликолевые смеси с пакетом ингибиторов на 8-10 лет.
- Деаэрация. Удаление кислорода термическим или мембранным способом — обязательно для систем выше 95 °C.
- Фильтрация. Грязевик 100-200 мкм + магнитный фильтр на обратке.
Десять правил продления ресурса ПТО
Минимальный набор инженерных и эксплуатационных мероприятий, который продлевает срок службы пластинчатого теплообменника с базовых 10-12 лет до целевых 25-30+ лет. Каждое правило проверено практикой ТПЛ-Сервис на 800+ объектах с 2008 года.
Косой или магнитно-сетчатый фильтр 100-200 мкм перед каждым входом ПТО. Защищает от окалины, песка, шлама — продлевает ресурс на 5-8 лет. Периодичность очистки — раз в квартал.
Постоянная подача BWT Cillit-HS или Quantophos 5-20 г/м³ обеспечивает антинакипный и антикоррозионный эффект. Контроль концентрации — раз в месяц.
Безразборная химическая промывка раз в 12 месяцев (отопление) или раз в 6 месяцев (ГВС с жёсткой водой). Подробнее — промывка ПТО.
Преобразователи частоты (Danfoss VLT, Schneider ATV) исключают гидроудары — продлевают ресурс пластин на 30-40%. Уставка плавного разгона — 15-30 секунд.
Манометры на входе и выходе обоих контуров, термометры с точностью ±0.5 °C, расходомер. Логирование в АСУ ТП с трендами на 12 месяцев.
Журнал ТО, паспорт ПТО с актами осмотра, опрессовки, замены уплотнений. ВСН 358-91 требует ведения с момента ввода.
NBR — 300 циклов нагрева/охлаждения, EPDM — 500, FKM — 1000, HNBR — 800. Превентивная замена дешевле аварийной.
Pраб max 1.6 МПа, Tmax по EPDM 150 °C, по FKM 180 °C. Запас 10-15% — обязателен.
При проектировании закладывайте резерв поверхности — для компенсации загрязнения и старения уплотнений за 25 лет.
Договор ТО с инженерной компанией — 4-6 визитов в год. Аудит, промывка, опрессовка, замена уплотнений — все позиции по СП 41-101-95.
Соблюдение всех 10 правил даёт суммарный эффект продления ресурса 40-60%: типичный пластинчатый РИДАН НН-41 в системе отопления с жёсткостью воды 4 мг-экв/л без ингибиторов отрабатывает 10-12 лет, тот же аппарат при выполнении регламента — 22-28 лет. Дополнительно про правила эксплуатации и опрессовку — отдельные материалы.
Регламент обслуживания по СП и ПТЭ ТЭ
Свод правил СП 41-101-95 «Тепловые сети», ВСН 358-91 «Эксплуатация ИТП» и Правила технической эксплуатации тепловых энергоустановок (ПТЭ ТЭ, приказ Минэнерго №115) задают периодичность мероприятий. Ниже — практическая выжимка.
Развёрнутый перечень мероприятий
- Ежедневно (АСУ ТП): контроль ΔP, ΔT, расхода, температур сред. Тренды — в архив.
- Еженедельно: визуальный осмотр на протечки, проверка вибрации, шума.
- Ежемесячно: чистка грязевика, контроль концентрации ингибиторов, дозировка теплоносителя.
- Раз в квартал: промывка сетчатых фильтров, замер pH и жёсткости воды, контроль момента затяжки шпилек.
- Раз в год: безразборная химическая промывка, опрессовка пробным давлением 1.5×Pраб, оформление акта по ГОСТ 21563.
- Раз в 3 года: разборная промывка с осмотром каждой пластины, замер толщины ультразвуком (минимум 1.8-2.0 мм для AISI 316L при исходных 2.5 мм).
- Раз в 5 лет: плановая замена всех уплотнений (даже если визуально целые), ревизия рамы, шпилек, опор.
- Раз в 10 лет: капитальный ТО — замена пакета пластин при износе более 30%, оценка остаточного ресурса.
Замена уплотнений — когда и как
Уплотнения — самый расходный элемент пластинчатого теплообменника. Каждый материал имеет свой ресурс по циклам нагрев/охлаждение и по часам наработки. Своевременная замена дешевле аварийного простоя в 8-12 раз.
| Материал | Tmax, °C | Циклов | Ресурс, лет | Среды |
|---|---|---|---|---|
| NBR (нитрил) | 110 | 300 | 3-5 | Вода, масла, ГВС |
| EPDM | 150 (Peroxide — 170) | 500 | 5-8 | Отопление, пар низкого давления |
| HNBR | 160 | 800 | 6-10 | Масла горячие, фреоны |
| FKM (Viton) | 180-200 | 1000 | 8-12 | Агрессивные жидкости, нефтепродукты |
Типы фиксации уплотнений
- Клеевая фиксация (Glued). Уплотнение приклеено к пластине эпоксидным компаундом. Замена — только в заводских условиях или в специализированном сервисе ТПЛ.
- Безклеевая (Clip-on, Snap-in). Защёлкивающаяся конструкция — РИДАН НН, Alfa Laval ClipGrip, Funke Snap-In. Замена в полевых условиях за 2-4 часа на типоразмер.
- Loc-In / Push-In. Современные системы с двойной фиксацией — Kelvion EcoFix. Ресурс на 15-20% выше.
Алгоритм замены уплотнений
- Стравить давление, дренировать оба контура, отсоединить трубопроводы.
- Зафиксировать момент затяжки шпилек динамометрическим ключом, записать размер пакета L0.
- Расконтрить шпильки, разобрать пакет по диагонали, ослабляя по 5 мм за оборот.
- Извлечь старые уплотнения, очистить пазы пластиковым скребком (не металлическим), обезжирить изопропиловым спиртом.
- Уложить новые уплотнения в пазы, проверить корректность позиционирования по меткам производителя.
- Собрать пакет в правильном порядке (чередование пластин «как было»), стянуть равномерно по диагонали до проектного размера L0 ±0.5 мм.
- Опрессовать пробным давлением 1.5×Pраб, выдержать 10 минут, оформить акт.
Каталог пластин и уплотнений для теплообменников в ТПЛ-Сервис содержит позиции по всем типоразмерам РИДАН, ЭТРА, Alfa Laval, Funke, Kelvion, Sondex — поставка от 1 рабочего дня для типоразмеров со склада.
Признаки начала износа
Износ ПТО развивается постепенно: сначала появляются «слабые сигналы» в трендах КИП, затем — видимые проявления, и только потом — отказ. Чем раньше зафиксировать первые признаки, тем дешевле обходится восстановление.
Норма для нового ПТО — 20-50 кПа на канал. Рост на 30-40% за сезон — индикатор загрязнения. Превышение проектного ΔP в 2 раза — пора на промывку.
При неизменных расходах и температурах входа снижение ΔT на 5-7 °C означает потерю КПД из-за накипи или старения.
Греющая сторона уходит выше нормы (приходится поднимать T1), нагреваемая — недогревается. Классический признак fouling.
Капли с боковой поверхности пластин — необходима подтяжка шпилек динамометрическим ключом. Если не помогает — замена уплотнений.
Изменение электропроводности или цвета одной из сред — индикатор трещин в пластинах. Опрессовка обязательна.
Резонансные явления, кавитация в насосах рядом, отсутствие плавного пуска — устранять через ЧРП и виброгасители.
Подробно про промывку теплообменников и про методы промывки читайте в отдельных материалах.
Мониторинг — что измерять и как
Грамотный мониторинг — самый дешёвый способ продлить ресурс. Стоимость датчиков и АСУ ТП окупается за один предотвращённый ремонт. Минимальный набор параметров — пять, оптимальный — десять.
| Параметр | Точка измерения | Тип датчика | Что показывает |
|---|---|---|---|
| T1 вх | Греющий вход | Pt1000, ±0.5 °C | Стабильность источника |
| T1 вых | Греющий выход | Pt1000 | ΔT1 = тепловая мощность |
| T2 вх | Нагреваемый вход | Pt1000 | Корректность нагрузки |
| T2 вых | Нагреваемый выход | Pt1000 | Достижение уставки |
| P1 вх/вых | Греющий контур | Манометр 0-2.5 МПа | ΔP1 — степень загрязнения |
| P2 вх/вых | Нагреваемый контур | Манометр 0-2.5 МПа | ΔP2 — fouling |
| G1, G2 | Расходомеры | Электромагнитный/УЗ | Балансы, мощность |
| Q, кВт | Тепловычислитель | ВКТ-7, ТСРВ-024 | Интегральная мощность |
Расчёт коэффициента загрязнения Rf
Сравнение текущего значения коэффициента теплопередачи K с проектным K0 даёт Rf = 1/K - 1/K0. Если Rf > 0.00018 м²·К/Вт — пора на промывку. Тренд Rf на графике — самый точный индикатор загрязнения. Дополнительно — про увеличение производительности ПТО.
Ресурс по материалам пластин
Материал пластин — фундаментальный параметр ресурса. AISI 304 — рабочая лошадка для нейтральной воды, 316L — стандарт для коммерческих ИТП, титан Grade 1 — выбор для морской воды и агрессивных сред. Графит, инконель, тантал — для химии и пищёвки.
| Материал | Cl-, мг/л | Tmax, °C | Среды | Ресурс, лет |
|---|---|---|---|---|
| AISI 304 | <100 | 200 | Чистая вода, отопление | 15-20 |
| AISI 316L | <500 | 220 | ГВС, химия слабая, пар | 20-25 |
| SMO 254 | <2000 | 250 | Морская вода, агрессивные | 25-30 |
| Титан Grade 1 | не ограничен | 300 | Морская, HCl, FeCl3 | 30-40+ |
| Hastelloy C-276 | не ограничен | 400 | H2SO4, HNO3 | 35-50 |
Каталоги по применению: пластинчатые ПТО, паяные, для отопления, для ГВС. Про нержавеющие теплообменники — отдельный материал.
Бренды с лучшим ресурсом
Объективные данные по фактическому ресурсу на 800+ объектах в портфеле ТПЛ-Сервис 2008-2025. Сравнение по средней наработке между капитальными ремонтами при выполнении штатного регламента.
| Бренд | Происхождение | Срок службы | Сильные стороны |
|---|---|---|---|
| Alfa Laval | Швеция | 30+ лет | ClipGrip, AlfaQ профиль, прецизионная штамповка |
| Funke | Германия | 25-30 лет | Snap-In, точность 0.05 мм, низкое Rf |
| Kelvion (GEA) | Германия | 25-30 лет | EcoFix, FreeFlow для вязких сред |
| КС НАШ БРЕНД | Россия (ТПЛ-Сервис) | 20-25 лет | Серийные пластины из российской AISI 304/316L, склад в РФ |
| РИДАН | Россия | 20-25 лет | Massive market presence, серия НН, СТА |
| ЭТРА | Россия | 18-22 лет | Универсальная серия ТР, доступные уплотнения |
| Машимпэкс | Россия (партнёр Kelvion) | 22-28 лет | Совместное производство с GEA, профиль NT |
| ТТАИ | Россия | 20-24 лет | Полусварные модули, агрессивные среды |
Бренд КС — собственная разработка ТПЛ-Сервис, поставляется со склада. Цикл от заказа до отгрузки — 1-5 рабочих дней против 4-8 недель у импортных вендоров. Полная совместимость по присоединительным размерам с РИДАН НН и Funke FP. Каталог пластинчатых теплообменников и паяных моделей в ТПЛ.
Восемь ошибок, сокращающих ресурс
«Антирейтинг» по итогам диагностики аварийных ПТО — что чаще всего сокращает ресурс в 2-3 раза.
- Игнорирование водоподготовки. «Зальём как есть, авось пронесёт» — ресурс сразу падает с 25 до 8-10 лет.
- Отсутствие фильтра-грязевика. Окалина и песок «съедают» пластины за 5-7 лет до критической толщины.
- Пропуск регламентных промывок. «Работает — не трогай». Через 3-4 года накипь спекается, помогает только разборная промывка с осмотром.
- Превышение проектных температур. +20 °C к Tmax EPDM = ресурс уплотнений 1 год вместо 5.
- Гидроудары. Резкое срабатывание клапанов, отсутствие плавного пуска — усталостные трещины пластин уже на 5-7 год.
- Сборка «без момента». Затяжка шпилек без динамометрического ключа — деформация уплотнений, мгновенные протечки.
- Использование старых уплотнений повторно. «Ещё годик прослужат». Не служат — потеря компрессии 20-30% уже после 5 лет.
- Дешёвые «неоригинальные» пластины Made in China. Толщина 0.4 мм вместо 0.5 — ресурс 6-8 лет вместо 20+. Замена теплообменника — отдельная статья.
Частые вопросы про срок службы ПТО
Какой реальный срок службы пластинчатого теплообменника?
Когда менять уплотнения — по сроку или по состоянию?
Какая жёсткость воды критична для ресурса?
Можно ли продлить ресурс старого ПТО?
Сколько стоит регламентное ТО в год?
Какие признаки того, что ресурс заканчивается?
Какой бренд служит дольше — Alfa Laval или РИДАН?
Часто ли нужна разборная промывка?
Влияет ли частота включений/выключений на ресурс?
Что важнее — материал пластин или регулярное ТО?
