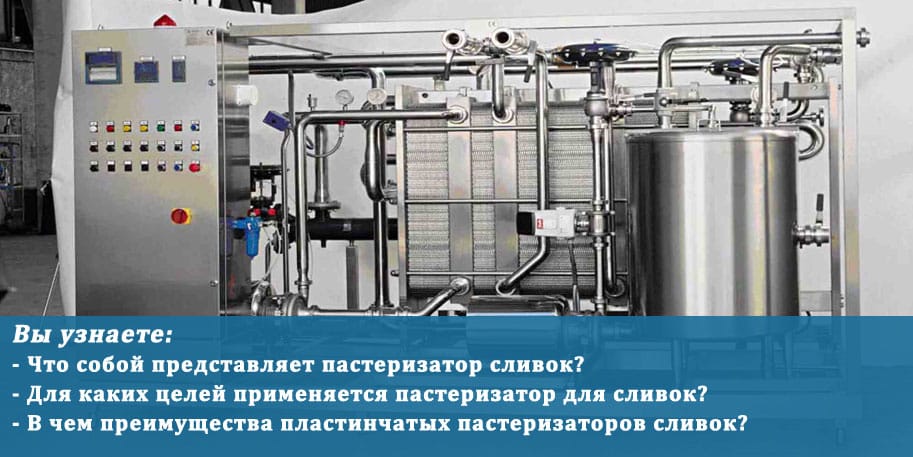

Пастеризатор сливок

Нормы и регламенты для пастеризации сливок

Пастеризация сливок в Российской Федерации регулируется техническими регламентами Таможенного союза и группой государственных стандартов, охватывающих и сырьё, и продукт, и оборудование, и санитарно-эпидемиологическую безопасность. Несоблюдение режима недопустимо: «недопастеризованные» сливки в горячей зоне распределения торговых сетей превращаются в скоропортящийся продукт за считанные часы.

Основные нормативные документы

• ТР ТС 033/2013 «О безопасности молока и молочной продукции» — устанавливает обязательные режимы тепловой обработки, маркировку, требования к жирности и микробиологии.
• ГОСТ 31451-2013 «Сливки питьевые. Технические условия» — содержит классификацию по жирности (10, 20, 22, 33, 35, 55 %), требования к сырью, режимам пастеризации и стерилизации.
• СанПиН 2.3.2.1078-01 — гигиенические требования к безопасности и пищевой ценности пищевых продуктов, включая молочные.
• ГОСТ Р 55061-2012 «Молоко и молочные продукты. Методы определения активности щелочной фосфатазы» — контроль эффективности пастеризации.
• ГОСТ 32261-2013 «Масло сливочное. Технические условия» — косвенно регламентирует сливки для производства масла.
• СП 2.3.6.1079-01 — санитарно-эпидемиологические требования к организациям общественного питания, применимы и к молочным цехам.

Ключевые требования регламентов

ТР ТС 033/2013 фиксирует, что пастеризованные сливки должны быть произведены из нормализованного по жирности сырья при температуре не ниже 76 °C с выдержкой не менее 15–20 секунд. Для жирных сливок (более 30 %) практика допускает повышение температуры до 90–95 °C с соответствующим сокращением времени, чтобы исключить выпадение белка и сохранить органолептику. Контроль эффективности — по фосфатазной пробе: после корректной пастеризации щелочная фосфатаза не определяется.

Режимы пастеризации сливок по жирности

Жирность сливок — главный фактор, определяющий режим пастеризации. Чем выше доля молочного жира, тем выше теплоёмкость, тем сильнее теплоизолирующее действие жировой эмульсии и тем выше требуемая температура для достижения той же микробиологической эффективности. Одновременно с повышением жирности возрастает риск термического повреждения белков молочной плазмы — поэтому время контакта сокращают.

Три группы по жирности

Bar chart режимов

Между группами есть переходные режимы: например, 23–25 % сливки часто пастеризуют при 87 °C, а 32–34 % — при 88–89 °C. Точные параметры производитель закладывает в технологическую инструкцию по согласованию с микробиологом и инженером-теплотехником. Подробнее о принципах работы пастеризатора молока — в статье пастеризатор молока.

Длительная и моментная пастеризация

• Длительная (LTLT): 63–65 °C × 30 минут — устаревший режим в ваннах, применяется лишь в фермерских мини-цехах для 10 % сливок.
• Кратковременная (HTST/HSTS): 85–95 °C × 15–30 секунд в пластинчатом теплообменнике — основной промышленный режим.
• Моментная (Flash): 95–100 °C × 2–4 секунды — для жирных сливок 55 % и для UHT-подобных продуктов длительного хранения.
• Ультрапастеризация (UHT): 137–142 °C × 4–8 секунд — отдельный процесс, требует прямого нагрева паром или скребкового теплообменника, не классическая пастеризация.

Особенности пастеризатора для жирных продуктов

Сливки — это не «жирное молоко». Это эмульсия типа «жир в воде», в которой шарики молочного жира размером 2–6 мкм окружены белково-фосфолипидной оболочкой. Любая чрезмерная механическая нагрузка или локальный перегрев разрушает оболочку, шарики коагулируют, продукт расслаивается и пригорает на пластинах. Отсюда — три специфических требования к теплообменнику для сливок, которых нет в обычных молочных пастеризаторах.

Повышенная вязкость и режим течения

Кинематическая вязкость сливок при 20 °C: для 10 % — 2,1 сСт, для 35 % — 14 сСт, для 55 % — до 40–60 сСт (в десятки раз выше воды). При нагреве вязкость падает, но в холодной зоне рекуперации именно она диктует число Рейнольдса. Турбулентность Re > 400 для пластинчатых аппаратов в зоне 55 % сливок достигается лишь при скоростях 0,8–1,2 м/с — иначе ламинарный пограничный слой «задавит» теплопередачу и спровоцирует пригар.

Низкие сдвиговые напряжения и профили low-theta

Угол гофрирования (theta) у молочных пластин обычно 60° (H-профиль). Для сливок применяют комбинированные пакеты H/L или чистые L-профили с углом 28–30° — это снижает локальные сдвиговые напряжения у стенки на 35–45 %, что критично для целостности жировых шариков. Производители маркируют такие пластины как «cream-friendly» или «low-theta» (Alfa Laval CD-серия, GEA VT04-cream, РИДАН НН-серия для молочки).

Контроль зазора и широкие каналы

• Расширенный канал: 4,0–5,0 мм против 2,5–3,0 мм у молочных, что снижает ΔP с 80–120 кПа до 40–60 кПа.
• Сглаженные кромки: уплотнения без острых углов в зоне распределения потока, минимизация «мёртвых зон».
• Усиленные пластины: толщина 0,6 мм (против 0,5 у молочных) — компенсация пульсаций и работы с гомогенизаторами высокого давления.
• Скруглённые порты: диаметр на 15–20 % больше, исключают локальное вспенивание и кавитацию.

Дополнительно линия пастеризации сливок всегда работает с обратным клапаном FDV (Flow Diversion Valve) — если температура падает ниже уставки (например, 84,8 °C при норме 85 °C), клапан направляет недогретый поток обратно в балансный бак. Это требование FAQ по теплообменникам и ТР ТС 033/2013.

Устройство линии и секции аппарата

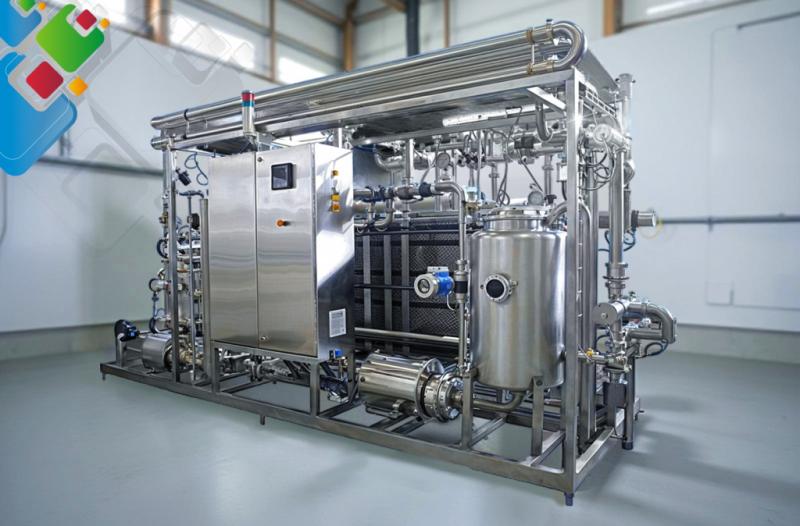

Пластинчатый пастеризатор сливок — это многосекционный теплообменник, где в одном корпусе размещены 3–4 рабочие секции, разделённые промежуточными плитами с переходными портами. Каждая секция выполняет свою функцию, и при подборе важно понимать, сколько пластин приходится на рекуперацию, сколько на догрев и сколько на охлаждение.

Секция рекуперации

Здесь горячие пастеризованные сливки (~85 °C) отдают тепло холодному сырьевому потоку (4–6 °C). Эффективность рекуперации для сливок ниже, чем для молока: 60–75 % против 85–92 %. Причина — более узкий рабочий температурный диапазон и необходимость работать с расширенными каналами. На 1000 л/ч линии типично 40–60 пластин рекуперации.

Секция нагрева (догрева)

Догрев с температуры рекуперации (~62–68 °C) до целевой пастеризации (85–95 °C) выполняется горячей водой или паром через парогенератор. Греющая среда — вода 95–98 °C, циркулирует по контуру через теплообменник пар/вода. Для линий 1–3 т/ч мощность контура догрева составляет 35–80 кВт.

Секция выдерживания (выдерживатель)

Это не пластины, а трубчатый зигзаг или тубус длиной 8–15 м, обеспечивающий время выдержки при максимальной температуре. Объём подбирается из формулы V = Q · t, где Q — расход (м³/с), t — время выдержки (15–30 с).

Секция охлаждения

• Первая ступень: охлаждение хладоносителем (ледяная вода 1–2 °C или 30 %-й раствор пропиленгликоля при −5 °C) с 30 до 4–6 °C.
• Вторая ступень: опционально — доохлаждение в отдельной секции до 2–4 °C для длительного хранения.
• Расход хладоносителя: 2,5–3,5 объёма на 1 объём сливок, ΔP охлаждающего контура 30–50 кПа.

SVG-схема линии

Подробнее о пластинчатой конструкции — пластинчатые пастеризаторы и принцип работы теплообменника.

Материалы: сталь AISI 316L и уплотнения EPDM Peroxide

Контакт с молочными жирами и щелочной мойкой при 85 °C — это коррозионно-агрессивная среда. Стандартная AISI 304, которая годится для воды и отопления, в пищевой промышленности не применяется. Для сливок обязательны санитарные марки сталей с пониженным содержанием углерода (< 0,03 %) и сшитые перекисью уплотнения.

Пластины — AISI 316L санитарная

• Состав: Cr 16–18 %, Ni 10–14 %, Mo 2,0–2,5 %, C ≤ 0,030 %, S ≤ 0,015 %.
• Шероховатость: Ra ≤ 0,8 мкм — требование санитарного дизайна 3-A Sanitary Standards и EHEDG.
• Толщина: 0,5–0,6 мм для сливок (стандарт молочного дизайна — 0,4–0,5 мм).
• Сертификация: FDA 21 CFR 177.2600, EC 1935/2004, ТР ТС 005/2011.
• Электрополировка: опционально, снижает Ra до 0,4 мкм и улучшает CIP-эффективность.

Уплотнения — EPDM Peroxide и NBR-HT

Стандартный EPDM, сшитый серой, в молочной промышленности запрещён — он мигрирует серосодержащими соединениями в продукт и придаёт серный привкус. Используется EPDM Peroxide — сшитый перекисью при 170–185 °C, чистый, без миграций. Альтернатива для жирных сливок — нитрильный NBR-HT, более стойкий к молочному жиру, но менее термостоек (макс. 110 °C).

Подробнее о нержавеющих теплообменниках — теплообменники из нержавеющей стали. Для пищевой промышленности применяются специализированные модели — пищевые пластинчатые теплообменники.

Тепловой расчёт пастеризатора сливок

Базовая формула тепловой мощности секции пастеризации: Q = G · c · ΔT, где Q — мощность (Вт), G — массовый расход (кг/с), c — удельная теплоёмкость продукта (Дж/(кг·К)), ΔT — разность температур (К). Особенность расчёта для сливок — переменная теплоёмкость, зависящая от жирности.

Удельная теплоёмкость сливок

Пример: расчёт линии 2000 л/ч сливок 35 %

• Дано: G = 2000 л/ч · 0,975 кг/л = 1950 кг/ч = 0,542 кг/с; c = 2750 Дж/(кг·К); входная T₁ = 6 °C; выходная T₂ = 85 °C; ΔT₀ = 79 К.
• Полная мощность: Q₀ = 0,542 · 2750 · 79 = 117,8 кВт.
• С рекуперацией η = 68 %: рекуперируется 117,8 · 0,68 = 80,1 кВт, остаётся внешний догрев 117,8 − 80,1 = 37,7 кВт.
• Площадь пластин (нагрев): при k = 3500 Вт/(м²·К) и ΔTср = 18 К → F = 37700 / (3500 · 18) ≈ 0,60 м². С запасом 15 % → 0,69 м² ≈ 18–22 пластины 0,4 м².
• Охлаждение от 85 до 4 °C: Q_ох = 0,542 · 2750 · 81 = 120,8 кВт (с учётом обратного потока рекуперации остаётся 38,7 кВт ледяной водой).

Точный расчёт делает производитель с учётом коэффициента запаса 10–15 % на загрязнение пластин и реальной зависимости c(T). Для самостоятельной оценки — расчёт теплообменника и тепловой расчёт.

Состав линии пастеризации сливок

Пастеризатор — сердце, но не вся линия. Полный комплект включает приёмное, питающее, гомогенизирующее, тепловое и охлаждающее оборудование плюс контроль и автоматика. Для производительности 1000–5000 л/ч типовой состав следующий.

Бренды и модели пастеризаторов сливок

На российском рынке представлены и западные поставщики (Alfa Laval, GEA, Tetra Pak, SPX Flow), и отечественные / локализованные производители (РИДАН, ЭТРА, ТТАИ, КС). После 2022 года доля российских и азиатских брендов значительно выросла, а западные модели поставляются через параллельный импорт. КС — наш собственный бренд, производитель ТПЛ-Сервис.

Сравнение брендов

КС-серия для сливок производится ТПЛ-Сервис под полную гомологацию под российские реалии: пластины с low-theta профилем, уплотнения EPDM Peroxide российского производства (Анвитэк / Машимпэкс), сертификация ТР ТС 005/2011 и 033/2013. Срок поставки — 4–8 недель против 12–20 недель у Alfa Laval. Подробнее в каталоге пастеризационных теплообменников.

Аналоги для других продуктов

• Пастеризация пива — пластинчатый пастеризатор пива (низкие T 60–65 °C, длинная выдержка).
• Пастеризация соков — пастеризатор сока (85–95 °C × 15–20 с, кислая среда).
• Пастеризация вина — пастеризатор вина (72–85 °C, до 15 с).

CIP-мойка пастеризатора сливок

Мойка пастеризатора сливок принципиально жёстче, чем молочного: молочный жир оставляет на пластинах плотный пригар (denatured β-lactoglobulin + жирные кислоты), который растворяется только горячим щелочным раствором повышенной концентрации. Стандартный молочный CIP-протокол 1,5–2 % NaOH при 75 °C для сливок недостаточен — нужно 2–3 % NaOH при 85 °C.

Стандартный CIP-цикл (5 фаз)

Особенности CIP для жирных сливок

• Концентрация щёлочи: для 10–30 % сливок — 1,8–2,2 % NaOH; для 35–50 % — 2,2–2,5 %; для 55–58 % — 2,5–3,0 % с добавкой ПАВ.
• Температура щёлочи: 80–85 °C (на 5–10 °C выше молочного режима).
• Скорость потока CIP: 1,5–2,5 м/с в каналах — для разрушения жирового пограничного слоя.
• Кислотная фаза: HNO₃ 1 % или фосфорная кислота 1,5 % — снятие минерального налёта (молочный камень).
• Сравнение фосфатазы: после CIP — обязательный контрольный анализ перед первой партией.

Дополнительно — обзор средств CIP и оборудования: средства для промывки и оборудование для промывки. Подробно — промывка пластинчатого теплообменника.

8 ошибок при выборе пастеризатора сливок

Если вы планируете замену существующего оборудования — см. замена теплообменника, а для оценки конкурирующих типов — сравнение паяных и разборных.

Часто задаваемые вопросы
