Разборный и безразборный метод промывки теплообменников

Безразборный метод (CIP)

Безразборная промывка — это химическая очистка теплообменника без его демонтажа из обвязки и без разборки пакета пластин. Реагент циркулирует через рабочие каналы аппарата с помощью внешнего насоса (так называемого бустера или станции CIP), растворяет отложения и выводится с потоком для нейтрализации. Метод регламентирован п. 5.2 СП 41-101-95 «Проектирование тепловых пунктов» и Правилами технической эксплуатации тепловых энергоустановок (ПТЭ ТЭ) как штатная процедура планового обслуживания.

Принципиальная схема: к патрубкам теплообменника со стороны загрязнённой среды подключаются гибкие шланги бустера; рабочий контур закольцовывается через бак-смеситель ёмкостью 50–200 л с подогревом 50–70 °C; в бак заливается водный раствор реагента в концентрации 5–15 %; насос обеспечивает циркуляцию со скоростью 1,5–3 м/с (это в 1,5–2 раза выше рабочей скорости среды) для механического воздействия на отложения; продолжительность цикла 2–6 ч в зависимости от толщины налёта.

Оборудование для безразборной промывки

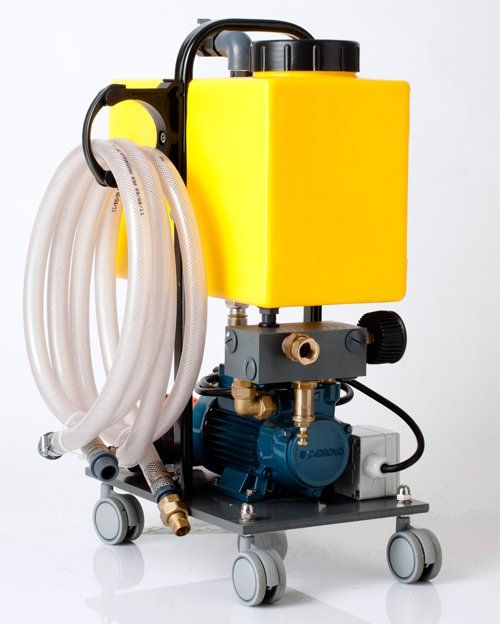

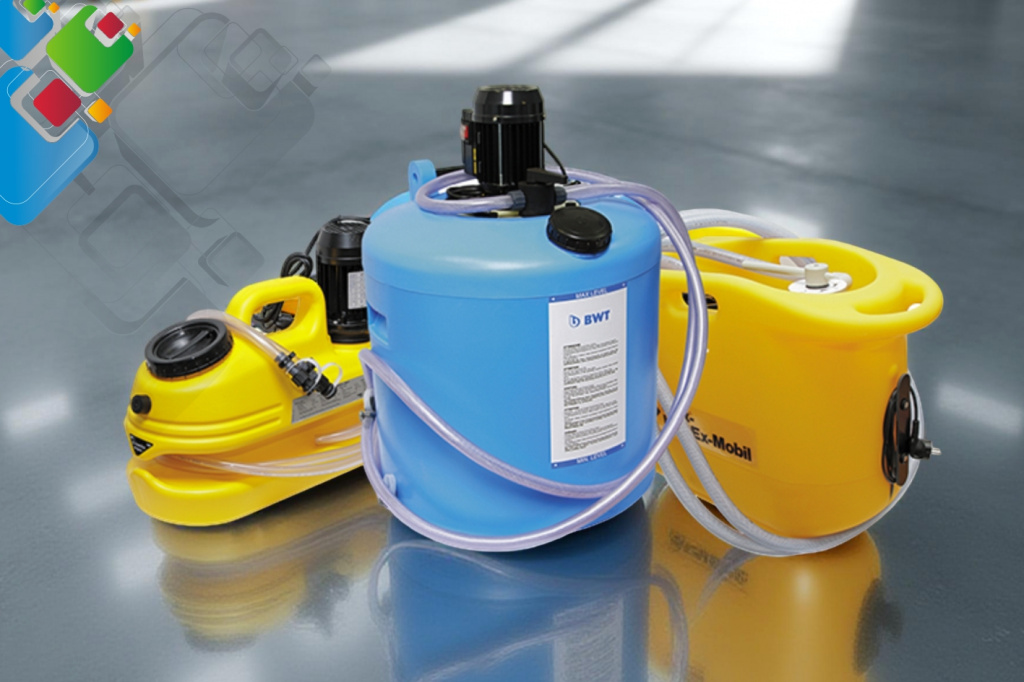

Базовый комплект бустерной станции включает: химически стойкий бак из полипропилена 80–150 л; центробежный насос с импеллером из NBR/EPDM производительностью 3–12 м³/ч и напором 20–40 м; ТЭН 1,5–3 кВт для подогрева раствора; обратные клапаны и кран реверса потока; манометр и расходомер для контроля гидравлики. Промышленные станции бренда КС (наш производитель), Boilag и Pipal оснащены автоматикой с pH-метром и блоком дозирования — они контролируют «истощение» реагента и автоматически добавляют свежую кислоту в контур.

Подробный обзор бустеров и расходомеров доступен в каталоге оборудования для промывки теплообменников. Для тех, кто хочет автоматизировать процесс на котельной, рекомендуем стационарные станции с двумя баками (кислотный + щелочной нейтрализатор).

Принципиальная схема CIP

Линейку средств для промывки подбирают под состав отложений: для кальциевой накипи — кислоты (HCl, сульфаминовая, лимонная); для биоплёнки и органики — щёлочи NaOH 2–5 %; для смешанных загрязнений — двухстадийные циклы «кислота + щёлочь + ополаскивание».

Разборный метод

Разборная промывка применима только к разборным пластинчатым теплообменникам: пластинчатые ПТО на стяжных шпильках с уплотнениями из EPDM/NBR/HNBR. Паяные модели (паяные пластинчатые) разобрать физически невозможно — они моются только CIP. Кожухотрубные допускают частичный разбор: снятие крышек, выемка трубного пучка и механическая чистка трубок.

Полный цикл разборной чистки состоит из 8 этапов: дренаж и продувка контуров; маркировка положения пластин (это критично — пакет имеет уникальную последовательность); ослабление стяжных шпилек крест-накрест с шагом 4–6 мм; извлечение пластин по одной; первичная мойка «водой по картам»; химическая ванна или ультразвук; визуальная инспекция уплотнений и пластин на трещины/коррозию; обратная сборка пакета по схеме шевронной развёртки.

Ручная чистка пластин

Мягкие отложения снимаются нейлоновой щёткой и струёй воды под давлением 8–15 бар (минимойка типа Karcher HD 7/18 или аналог). Твёрдую накипь — пластиковым шпателем (металлический скребок запрещён: царапины глубиной более 0,02 мм нарушают турбулизацию потока и снижают коэффициент теплопередачи на 5–8 %). Для биоплёнки и масляных плёнок — погружение пластин в щелочной раствор NaOH 5 % при 60 °C на 30–60 минут.

Ванна-полоскание и ультразвук

Для сильно загрязнённых пластин (карбонатная корка 1–3 мм, силикатные отложения, окалина) применяют погружные ванны из нержавеющей стали AISI 304 объёмом 200–500 л с подогревом и циркуляцией реагента. Время выдержки 60–240 минут при 50–65 °C. Ультразвуковая ванна (частота 28–40 кГц, мощность 1,5–3 кВт) сокращает время чистки до 20–40 минут и удаляет загрязнения из микропор «шевронного» рельефа — недоступных для щётки.

Обратная сборка и опрессовка

Перед сборкой проверяется состояние уплотнений: трещины, пористость, остаточная деформация (отпечаток шеврона глубже 30 % толщины кольца — замена). Уплотнения можно купить в каталоге пластины и уплотнения для теплообменников. Сборка по шильдику: размер «затяжной длины» пакета указан на табличке аппарата с допуском ±0,5 мм. После сборки — обязательная опрессовка контуров пробным давлением 1,5 × P_раб, выдержка 10 минут (подробнее о цели опрессовки теплообменника).

Сравнение методов по 10 параметрам

Сводная таблица показывает разницу между подходами по объективным критериям. Каждый параметр оценён диапазоном для среднего пластинчатого ТО мощностью 200–500 кВт (площадь 5–20 м², 40–120 пластин).

Визуальное сравнение: стоимость, время, эффект

Когда применять безразборный метод

CIP-промывка — метод первого выбора для регулярного обслуживания и лёгких/средних загрязнений. Конкретные показания:

• Лёгкая и средняя накипь — толщина слоя до 1 мм, преимущественно карбонатные отложения (CaCO₃, MgCO₃). По данным ГОСТ 21563-93 при толщине налёта 0,5 мм теплопередача снижается на 12–18 %, при 1 мм — на 25–35 %. Это сигнал для CIP.
• Плановые регламентные работы по ПТЭ ТЭ — 1 раз в год (ИТП ЖКХ), 1 раз в 6 мес. (промышленные котлы), 1 раз в 3 мес. (теплосети с открытым водоразбором).
• Паяные пластинчатые ТО — единственный возможный метод (см. сравнение паяных и разборных).
• Нет физического места для разборки — теплообменник зажат в обвязке, ИТП в подвале без пространства для подъёма пластин (требуется коридор от пакета не менее 1,5 × L пакета).
• Непрерывный технологический процесс — пастеризация молока (пастеризационные ТО), пивоварение — где остановка более 8 ч недопустима.
• Системы ГВС в отопительный сезон — ГВС-теплообменники в МКД нельзя выключать на 2 дня зимой — только CIP в ночные часы.
• Гарантия производителя запрещает разборку (некоторые модели РИДАН, ЭТРА, Alfa Laval с пломбированными стяжками).

Когда нужен разборный метод

Разборная чистка — единственный способ восстановить аппарат до состояния «нового» и решить проблемы, которые CIP физически не может устранить:

• Серьёзные отложения — толщина накипи более 1,5 мм, химически инертные (силикаты SiO₂, сульфаты CaSO₄), требующие механической обработки.
• Биоплёнка и SRB — сульфатредуцирующие бактерии под отложениями вызывают язвенную коррозию AISI 316L. Только разборная чистка позволяет удалить эту плёнку и осмотреть пластины.
• Замена уплотнений — EPDM 70–110 °C 5–7 лет, HNBR (тяжёлая химия) 3–5 лет, NBR (пищевая) 4–6 лет. После окончания ресурса — обязательная разборка с заменой всех колец.
• Замена пластин — коррозия, трещины, продавливание шевронного рисунка после гидроудара. Каталог запчастей: пластины и уплотнения.
• Гидравлические испытания — перед каждым отопительным сезоном по СП 41-101-95 (опрессовка 1,5 P_раб) — если ТО даёт течь, без разборки не обойтись.
• Подозрение на межконтурную течь — смешение теплоносителя и ГВС, падение давления в одном из контуров — диагностика только визуальная.
• CIP не дал результата — после промывки коэффициент теплопередачи восстановился менее чем на 70 % (см. как очистить пластинчатый теплообменник).

Дерево решений: какой метод выбрать

Реагенты для безразборной промывки

Подбор реагента — ключевой фактор успеха CIP. Используется три основных класса кислот и две щёлочи; для каждой среды и типа отложений — своя оптимальная пара по концентрации и температуре.

Готовые специализированные составы

Промышленные составы с ингибиторами коррозии, ПАВ и индикаторами истощения:

• BWT Cillit-FFA, BWT Cillit-NAW — немецкие составы для котельных и ИТП, концентрация рабочая 5–10 %, индикатор истощения в виде смены цвета.
• Boilag (Германия) — широкая линейка от мягких лимонных составов до агрессивных кислотных смесей для теплосетей с открытым водоразбором.
• Cillit HS-23, HS-Combi — для пластинчатых ТО с уплотнениями EPDM, не агрессивен к резинам.
• Novokhim (РФ) — отечественный аналог BWT, серия NK-Промкисл, NK-Био.
• Pipal (Италия) — для пищевой промышленности, сертификат пищевой совместимости HACCP.
• Машимпэкс Декал — для ТО на ХВО (химводоочистка) электростанций.

Полный ассортимент — в каталоге средств для промывки теплообменников. После окончания цикла обязательная нейтрализация щелочью (Na₂CO₃ или NaOH 1–2 %) до pH 6,5–8,5 и финальная промывка чистой водой 15–30 минут.

Технология разборной чистки шаг за шагом

Регламент разборной чистки описан в ГОСТ Р 55061-2012, ТУ производителей и в технологических картах эксплуатирующих организаций. Ниже — универсальный алгоритм из 8 этапов:

Параллельный таймлайн: CIP vs разборная

Стоимость промывки: бюджет, средний, премиум

Стоимость работ — ключевой драйвер выбора метода. Приводим типовые ценовые диапазоны для пластинчатых ТО мощностью 200–500 кВт по состоянию на 2026 г.

Дополнительные расходы: замена пакета уплотнений (бренды РИДАН, ЭТРА, Машимпэкс — от 12 до 80 тыс. руб. в зависимости от количества пластин), замена 1 пластины (1500–6000 руб.), вывоз и нейтрализация отработанных реагентов (5–15 тыс. руб.), доставка оборудования и инженеров (~3 тыс. руб./час). О том, почему точную цену сразу не озвучивают, рассказывали отдельно.

Комбинированный подход: CIP + разборная по графику

Оптимальная стратегия эксплуатации пластинчатых ТО — комбинирование методов с разной периодичностью. Это даёт максимальный ресурс при минимальной стоимости владения (TCO).

• Каждые 6 мес. — быстрая CIP-промывка сульфаминовой кислотой 3 % (1,5–2 ч) как профилактика накипи. Стоимость минимальная.
• 1 раз в год — полная CIP двухстадийная (кислота + щёлочь, 4–6 ч) с замером ΔT и ΔP «до» и «после». Если параметры восстановились на > 90 % от паспортных — продолжаем стратегию CIP.
• Раз в 3–5 лет — полная разборная чистка с заменой уплотнений (плановый ресурс EPDM), опрессовка, инспекция пластин на коррозию методом МПД (магнитопорошковая дефектоскопия).
• Через 10–15 лет — ревизия с заменой части пластин, рассмотрение полной замены теплообменника.

Подробный регламент «что когда и зачем» описан в материалах правила эксплуатации пластинчатых теплообменников и как продлить срок службы теплообменника. Также рекомендуем общую обзорную статью промывка теплообменников и материалы про промывку теплообменника котла и промывку пластинчатого теплообменника.

5 ошибок при выборе метода

Часто задаваемые вопросы
