Жидкостный теплообменник

Типы жидкостных теплообменников

Жидкостный теплообменник — устройство, в котором тепло передаётся между двумя несмешивающимися жидкими потоками через разделительную стенку. Конструкция определяется требуемой мощностью, рабочими давлениями, агрессивностью сред и допустимыми габаритами. Разберём пять основных типов, применяемых в российской и европейской практике для пары «жидкость-жидкость».

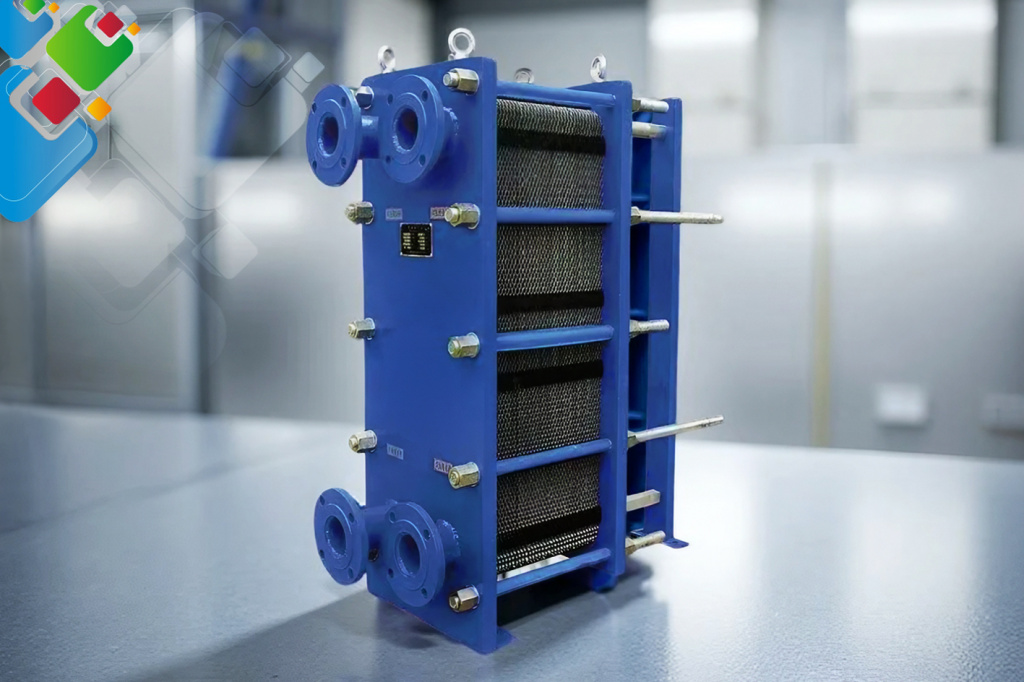

Пластинчатые разборные (ПТО)

Самый распространённый тип жидкостного теплообменника в системах ЖКХ и промышленности. Пакет тонких гофрированных пластин из нержавеющей стали (AISI 304, 316L, 316Ti, титан) стянут между плитами шпильками, между пластинами — резиновые уплотнения NBR, EPDM или Viton. Площадь — от 0,1 до 2500 м² на аппарат, мощность — от 5 кВт до 50 МВт, коэффициент теплопередачи 3000-7000 Вт/м²·К. Разбирается для механической очистки, легко наращивается добавлением пластин. Подробнее — на странице пластинчатые теплообменники.

Кожухотрубные (КТТО)

Классическая конструкция — пучок труб диаметром 16-25 мм внутри цилиндрического кожуха. Одна жидкость движется по трубному пространству, вторая — по межтрубному. Применяются при давлениях до 6,4 МПа, температурах до 350°C, площадях до 1200 м². Коэффициент теплопередачи 800-2500 Вт/м²·К — ниже, чем у пластинчатых, но конструкция надёжнее при пульсациях, гидроударах и больших ΔP. Незаменимы для масла высокой вязкости и тяжёлых нефтепродуктов. Каталог — кожухотрубные теплообменники.

Кожухопластинчатые

Гибрид: пакет сваренных пластин помещён в стальной кожух. Объединяет преимущества обоих типов — высокий K (до 5000 Вт/м²·К) и стойкость к давлению до 4,0 МПа. Применяются для пары вода-масло гидросистем при ΔP>0,3 МПа и для перегретых теплоносителей промышленных контуров.

Спиральные

Две длинные полосы листового металла свёрнуты в спираль, образуя два канала прямоугольного сечения. Эффективны для загрязнённых сред с механическими включениями (промстоки, шламы, охлаждённая суспензия). Самоочищаются за счёт высоких скоростей потока в узком канале — fouling factor сводится к минимуму.

U-образные и витые

Разновидность кожухотрубных с U-образным пучком — компенсация температурных расширений без сальников. Применяются в подогревателях бойлерных, маслоохладителях турбин и в качестве встроенных теплообменников водогрейных котлов с высоким перепадом температур (ΔT>100°C).

Типичные пары сред жидкость-жидкость

Конструкция, материал и резина определяются именно парой сред. Универсального «жидкостного» аппарата под все задачи не существует — теплообменник, рассчитанный на вода-вода в ИТП, не подойдёт для масла гидростанции. Ниже — пять самых распространённых пар.

Расчёт жидкостного теплообменника

Расчёт жидкостного теплообменника — последовательность из четырёх шагов: тепловой баланс, среднелогарифмический температурный напор, требуемая площадь поверхности и проверка гидравлики. Подробный пример — на странице тепловой расчёт теплообменника.

Шаг 1. Тепловой баланс Q = G·c·ΔT

Тепловая мощность Q (кВт) равна произведению массового расхода G (кг/с) на удельную теплоёмкость c (кДж/кг·К) и на разность температур ΔT (К). Для воды c = 4,19 кДж/кг·К, для этиленгликоля 40% — c ≈ 3,5 кДж/кг·К, для минерального масла И-30А — c ≈ 1,9 кДж/кг·К. По закону сохранения энергии Q₁ = Q₂, то есть G₁·c₁·ΔT₁ = G₂·c₂·ΔT₂.

Шаг 2. LMTD — среднелогарифмический температурный напор

LMTD = (ΔT₁ − ΔT₂) / ln(ΔT₁/ΔT₂), где ΔT₁ и ΔT₂ — разности температур на двух концах теплообменника. Чем больше LMTD, тем меньшая площадь нужна для той же мощности. Пример: греющая 110→70°C, нагреваемая 60→95°C, противоток — ΔT₁=110−95=15°C, ΔT₂=70−60=10°C, LMTD = (15−10)/ln(1,5) ≈ 12,3°C.

Шаг 3. Площадь F = Q / (K·LMTD·Fₜ)

Требуемая площадь теплопередачи F (м²) равна Q, делённому на произведение коэффициента теплопередачи K (Вт/м²·К), LMTD и поправочного коэффициента Fₜ для непротивоточных схем. Для чистого противотока Fₜ=1, для перекрёстного потока с одним ходом Fₜ=0,85-0,95, для смешанного — Fₜ=0,7-0,9. Поправочный коэффициент учитывает реальную геометрию каналов аппарата.

Шаг 4. Метод NTU (число единиц переноса)

Альтернативный подход, когда неизвестны выходные температуры. NTU = K·F / (G·c)ₘₐₙ, эффективность ε = Q₄ₑ₄ₘ / Qₘₐₜ. По графикам ε-NTU для противотока, прямотока и перекрёстного потока определяют достижимые температуры на выходе. Полезно при проверочных расчётах существующего оборудования и режимах с переменной нагрузкой.

Параметры выбора жидкостного ТО

Полный опросный лист на жидкостный теплообменник содержит 12-15 параметров. Минимально необходимые для подбора — шесть. Без них любой проект тендера превращается в гадание. См. также как выбрать теплообменник.

1. Тепловая мощность Q (кВт)

Передаваемая мощность определяется расчётом нагрузки потребителя по СП 60.13330 «Отопление, вентиляция и кондиционирование» либо по технологическому регламенту установки. Запас 10-15% к проектному значению — стандартная инженерная практика для компенсации зарастания и сезонных пиков.

2. Расходы и температуры обеих сред

G₁, T₁ᵢₙ, T₁ₒᵤₜ для первичного контура и G₂, T₂ᵢₙ, T₂ₒᵤₜ для вторичного. Минимум 5 из 6 значений должны быть заданы, шестое вычисляется из теплового баланса. Если задано меньше — подбор делается с допущениями.

3. Допустимая потеря давления ΔP

Для ИТП ЖКХ — 20-60 кПа на каждый контур, для промышленности — до 150 кПа. Слишком жёсткое ограничение ведёт к увеличению числа пластин и стоимости. Слишком слабое — к снижению скорости в каналах, росту fouling и снижению K.

4. Fouling factor (запас на загрязнение)

Коэффициент термического сопротивления отложений по ГОСТ 27590. Чистая водопроводная — 0,000018 м²·К/Вт, оборотная — 0,00006, артезианская — 0,0001. Заклад fouling — это запас по площади 10-30% сверх «чистого» расчёта на 5-7 лет работы между промывками.

5. Давления и температуры расчётные

Pmax и Tmax для каждого контура. Для разборных ПТО — обычно до 1,6 МПа и 150°C (NBR) или 180°C (EPDM HT). Для кожухотрубных — до 6,4 МПа и 350°C. Для паяных компактных — до 3,0 МПа и 200°C.

6. Среда и материалы

Состав среды, концентрация, рН, наличие хлоридов и взвесей. От этого зависят марка стали пластин/труб и тип резины уплотнений. Ошибка на этапе — потеря оборудования за 6-12 месяцев из-за коррозии.

Материалы под пары сред

Выбор материала пластин или труб — критическое решение. AISI 304 для всех — миф, который заканчивается межкристаллитной коррозией через год. См. статью про нержавейку.

AISI 304 (08Х18Н10)

Базовая нержавеющая сталь для пресной питьевой и отопительной воды с содержанием хлоридов до 100 мг/л и температурой до 130°C. 80% задач ЖКХ закрываются ею. Cтоимость пластины — 100% базы. Не пригодна для гликоля концентрата, морской воды, сточных с хлоридами.

AISI 316L / 316Ti (03Х17Н14М3)

С молибденом 2-3% — выдерживает хлориды до 200-300 мг/л, концентрированный этиленгликоль (50-65%), пропиленгликоль, оборотную воду с антинакипинами. Стоимость +25-35% к 304. Стандарт для систем с антифризом и для бассейновых ТО при концентрации хлора до 0,5 мг/л.

Титан Grade 1/2 (ВТ1-0)

Морская вода, рассолы, среды с хлоридами >500 мг/л, разбавленные кислоты. Абсолютная стойкость к питтинговой коррозии. Стоимость +300-500% к 304. Применяется для береговых ТЭЦ, опреснительных установок, бассейнов с морской водой, химической промышленности.

Уплотнения NBR, EPDM, Viton, HNBR

NBR — для нефтепродуктов, масел минеральных, до 110°C. EPDM — для воды питьевой, отопительной, гликолей, до 160°C (EPDM HT — 180°C). Viton — для агрессивных сред, кислот, концентрированных гликолей, до 200°C. HNBR — гибрид для парогазовых сред, до 150°C. Каталог уплотнений — пластины и уплотнения.

Схемы обвязки и движения теплоносителей

В жидкостных теплообменниках реализуется три базовых схемы движения сред: противоток, прямоток и перекрёстный поток. От схемы зависит достижимый LMTD при тех же входных и выходных температурах. Подробнее — принцип работы теплообменника.

Противоток

Среды движутся навстречу друг другу. Даёт максимально возможный LMTD и наименьшую площадь. Fₜ=1,0. Базовый режим для пластинчатых разборных и кожухотрубных с U-пучком. Позволяет достичь tₕₒₜ_ₒᵤₜ < tcₒₗd_ᵢₙ — невозможно для прямотока.

Прямоток

Среды движутся в одном направлении. Удобен в ситуациях, когда нужно ограничить нагрев чувствительной к перегреву жидкости — на выходе горячая и холодная сред стремятся к одной температуре. Fₜ=1,0, но достижимый ΔT меньше.

Перекрёстный

Среды движутся под углом 90°. Характерен для кожухотрубных с одним ходом, спиральных в режиме «спираль-крест». Fₜ=0,75-0,95. Применяется, когда конструктивно противоток невозможен.

Применение жидкостных теплообменников

ЖКХ и индивидуальные тепловые пункты

Базовая задача — разделение контуров: магистральная сетевая вода от ТЭЦ передаёт тепло домовому контуру отопления и ГВС. Защищает дом от загрязнённого высокотемпературного теплоносителя 130°C/1,6 МПа. По СП 41-101-95 «Проектирование тепловых пунктов» — обязательная схема для всех новых ИТП. Подробнее — устройство теплового пункта и эффект установки ИТП.

Системы отопления с антифризом

Загородные дома, дачи, удалённые объекты без постоянного отопления зимой — используется этиленгликоль или пропиленгликоль 30-50% как теплоноситель вторичного контура. Жидкостный теплообменник изолирует контур котла (где может быть обычная вода) от незамерзающего контура отопления. Каталог — теплообменники для отопления и обзор моделей.

Охлаждение масла гидросистем и редукторов

Прессы, экструдеры, металлообрабатывающие станки с ЧПУ, гидростанции дробильно-сортировочных комплексов. Маслоохладители принимают масло 70-90°C и отдают тепло технической воде, охлаждённой до 25-35°C на градирне. Подробнее на странице маслоохладителей и в обзоре охлаждающих ПТО.

Тепловые насосы вода-вода и вода-грунт

Тепловой насос имеет два жидкостных теплообменника: испаритель (хладагент-рассол/грунт) и конденсатор (хладагент-вода отопления). Для пары жидкость-жидкость на стороне рассола применяют паяные пластинчатые из 316L с EPDM. См. водо-водяные теплообменники.

Геотермальные контуры и LowEx-системы

Скважинные геозонды 80-200 м с раствором пропиленгликоля 25% передают грунтовое тепло (8-12°C) через жидкостный ТО в контур теплового насоса. Низкие ΔT 3-5°C требуют больших поверхностей теплопередачи F=10-50 м² на 10 кВт мощности.

Нагрев и подогрев жидкостей в производстве

Подогрев технологической воды для мойки, дозревания, ферментации — пищевая, фармацевтическая, химическая отрасли. Каталог по применению — нагрев и подогрев жидкости.

Майнинг-фермы и иммерсионное охлаждение

Контур диэлектрической жидкости (минеральное масло, фторкетоны) передаёт тепло водяному контуру градирни через жидкостный ТО. Тепло можно использовать на отопление здания. См. водяное охлаждение майнинг-ферм.

Бренды жидкостных теплообменников

На российском рынке представлены три основные группы производителей: отечественные (РИДАН, ЭТРА, КС, Машимпэкс), европейские (Alfa Laval, Funke, Kelvion, Sondex, SWEP, Tranter) и азиатские. По параллельному импорту и складским остаткам доступны все основные марки.

Монтаж и обвязка

Грамотная обвязка жидкостного теплообменника продляет его ресурс с 3-5 до 15-30 лет. Минимальный обязательный набор арматуры — на каждом из четырёх патрубков. См. подключение теплообменника и монтаж теплообменника.

1. Фильтр-грязевик на каждом входе — обязательно. Сетка 0,5-1,0 мм. Защищает каналы от шлама, окалины, песка. Самый частый виновник аварийного выхода — отсутствующий или забитый грязевик.
2. Манометры на входе и выходе обеих сред. Контроль ΔP — индикатор зарастания. Рост ΔP на 30-50% над расчётным — сигнал к промывке.
3. Термометры на всех четырёх патрубках. Без них невозможно проверить тепловой баланс и эффективность.
4. Шаровые краны или дисковые затворы перед каждым патрубком — для возможности отключения без слива системы.
5. Обратные клапаны для исключения противотока при остановке насоса.
6. Воздухоотводчики в верхних точках обвязки — особенно для гликолей, склонных к выделению воздуха.
7. Дренажные краны в нижних точках — для слива при сервисе и зимней консервации.
8. Компенсаторы (сильфонные или П-образные участки) — для термических расширений при ΔT>60°C.
9. Опоры на собственный фундамент или раму, не на патрубки. Категорически нельзя подвешивать теплообменник за фланцы.

6 ошибок при подборе жидкостного ТО

Сравнение K-коэффициента по парам сред

Типичные значения K для пластинчатых разборных и кожухотрубных теплообменников при стандартных скоростях в каналах

Какой материал под пару сред — decision tree

Частые вопросы про жидкостные ТО
