Увеличение мощности пластинчатого теплообменника

Цели модернизации: когда нужно увеличивать мощность

Решение о наращивании производительности пластинчатого теплообменника принимается не «потому что хочется», а по трём типовым сценариям. Каждый из них требует своей стратегии — от лёгкой подстройки до пакетной модернизации с пересчётом всей системы.

Рост тепловой нагрузки

Самый частый сценарий — расширение объекта или подключение новых потребителей. Например, был ИТП на 500 кВт ГВС, к зданию пристроили новое крыло, расчётная нагрузка стала 750 кВт. Аппарат справляется при тёплой погоде, но в пик отопительного сезона начинает «не вытягивать»: температура на выходе ГВС падает до 48-52°C при норме 60°C по СП 30.13330. Замена на новый ПТО обойдётся в 100% стоимости, модернизация — в 30-50%.

Изменение режима работы

Меняются параметры теплоносителя: температура подающей магистрали упала с 130°C до 110°C (типичная ситуация при переводе котельной с пара на воду или при сокращении температурного графика теплосети). Площадь та же, но ΔT логарифмический упал на 15-20% — а значит, и Q просел пропорционально. Восстановить мощность можно увеличением K-коэффициента или поверхности.

Восстановление после загрязнения

Образование накипи (CaCO₃, MgCO₃) и биологического обрастания снижает K на 20-40% за 2-3 года эксплуатации. Сначала помогает химическая промывка, но после 5-7 циклов промывок пластины «устают»: микрорельеф сглаживается, гофрировка теряет турбулизирующий эффект, K не восстанавливается до проектного даже после очистки. Здесь модернизация — единственный способ вернуть аппарат к расчётным характеристикам.

Пять способов увеличить мощность ПТО

Формула Q=K·F·ΔT даёт три рычага: коэффициент теплопередачи K, площадь F, средний температурный напор ΔT. Все пять способов модернизации работают через эти три параметра — в разных сочетаниях и с разной экономикой.

Добавление пластин: расчёт и ограничения

Самый прямой способ нарастить мощность — поставить дополнительный пакет пластин в существующий каркас. Поверхность F растёт линейно, мощность — почти линейно (есть небольшая нелинейность из-за изменения скорости в каналах). Но способ ограничен резервом каркаса.

Запас по длине шпилек

Любой разборный пластинчатый теплообменник проектируется с резервом по числу пластин — обычно 15-30% от исходного количества. Это позволяет нарастить F без замены каркаса: достаточно ослабить шпильки, добавить пластины с уплотнениями, затянуть пакет до проектного размера сжатия.

• Длина шпилек указана в паспорте аппарата (например, L=1200 мм для модели на 80 пластин с резервом до 100)
• Размер сжатия пакета — критичный параметр: завышение на 5% повреждает уплотнения, занижение даёт протечки
• Если шпилек не хватает — заменяют на удлинённые (доступны у большинства производителей как сервисная позиция)
• Замена шпилек требует поверки каркаса на жёсткость: нагрузка возрастает, прогиб неподвижной плиты увеличивается

Нагрузка на каркас и фундамент

Каждая пластина с уплотнением весит 1-8 кг в зависимости от размера. Добавление 30 пластин к аппарату с 80 пластин может прибавить 50-200 кг массы. Для крупных аппаратов это требует проверки фундамента и опор. Параллельно растёт усилие сжатия пакета — каркас должен выдержать нагрузку без раскрытия по линии прокладок.

Пересчёт K при изменении пакета

Добавление пластин увеличивает F, но снижает скорость теплоносителя в каждом канале (расход распределяется на большее число каналов). Скорость падает — Re падает — K снижается. Поэтому прирост Q меньше, чем чистый рост F. Точный расчёт делают через итерации в специализированных программах (Alfa Laval CAS, GEA HX-Net, или универсальные thermal-программы), но для прикидки можно считать, что при +30% пластин получится +20-25% Q.

Смена профиля гофрировки: 30° против 60°

Угол гофрировки chevron-пластины определяет интенсивность турбулизации потока. Чем круче угол к оси канала, тем сильнее завихрения, выше Re, толще турбулентный пограничный слой — и тем больше коэффициент теплоотдачи α (и K в целом). Но платой за прирост K становится рост гидросопротивления ΔP.

Как работает chevron-профиль

Каждая пластина имеет V-образные канавки под углом к оси потока. Соседние пластины ставятся «зеркально» — канавки одной смотрят влево-вверх, другой вправо-вверх. На пересечении формируются точки контакта (контактные пары), между которыми поток вынужден изгибаться и менять направление десятки раз на коротком участке. Это разрушает ламинарный подслой и резко повышает K по сравнению с гладкой трубой при тех же скоростях.

Комбинированная компоновка L+H

Многие производители (Alfa Laval, Funke, Kelvion, РИДАН) выпускают пластины двух типов под одни и те же присоединительные размеры. Это даёт инженеру возможность подбирать средний угол комбинацией: например, 60% пластин H + 40% L дадут эффективный угол около 50°. Меняя соотношение, можно тонко регулировать K/ΔP-баланс при модернизации без замены каркаса.

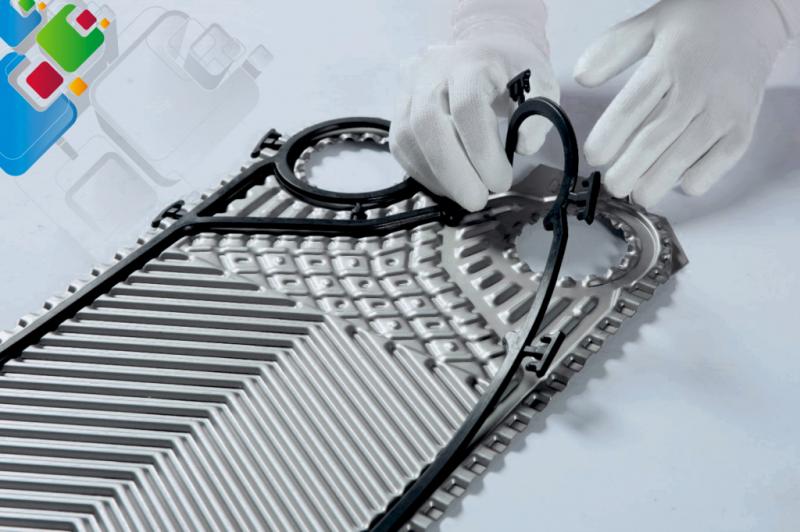

Замена уплотнений: расширение температурного диапазона

Уплотнения — самый ограничивающий элемент пластинчатого теплообменника по температуре. Если на стороне теплоносителя установлены прокладки NBR (нитрильный каучук) с пределом 110-120°C, то поднять температуру до 130°C нельзя — каучук «потечёт», прокладка разгерметизируется. Но если поменять NBR на EPDM (этилен-пропилен), потолок вырастает до 150°C, а с FKM (фторкаучук, Viton) или HNBR (гидрированный нитрильный) — до 180-200°C.

Когда замена уплотнений даёт прирост мощности

Сама по себе замена прокладок мощность не увеличивает — она лишь снимает температурный потолок. Прирост Q появляется, когда после замены вы реально поднимаете температуру греющего теплоносителя или опускаете температуру охлаждающего. Например, в ИТП был сетевой график 110/70°C, поставили EPDM вместо NBR, перевели аппарат на 130/70°C. Средний ΔT вырос с 30°C до 45°C — мощность выросла на 50% при той же F и K.

• NBR → EPDM — типовая замена для отопительных и пароводяных контуров
• EPDM → HNBR — для контуров с маслом или гликолем при высоких температурах
• EPDM → FKM — для специальных сред: фреоны, кислоты, агрессив
• Клеевые уплотнения требуют замены на резину же — заменить на клипсовое (бесклеевое) можно только при наличии пластин с соответствующим пазом

Тонкие пластины: 0.4-0.5 vs 0.6-0.8 мм

Толщина стенки пластины напрямую входит в суммарное термическое сопротивление: 1/K = 1/α₁ + δ/λ + 1/α₂ + Rзагр. Член δ/λ для нержавеющей стали (λ≈16 Вт/(м·К)) при δ=0.6 мм даёт 0.000038 м²К/Вт. При δ=0.4 мм — 0.000025. Кажется немного, но при α₁≈α₂≈10000 Вт/(м²К) сумма 1/α равна 0.0002. Доля δ/λ при 0.6 мм — около 19%, при 0.4 мм — около 12%. Уменьшение δ на 0.2 мм даёт прирост K на 7-9%.

Сколько прироста даёт переход на тонкие пластины

В реальных условиях с учётом загрязнений и неидеальной геометрии прирост составляет 10-15% K при переходе с 0.6 мм на 0.5 мм и +12-18% при переходе с 0.8 мм на 0.5 мм. Это эквивалент примерно 10% по мощности, если ΔT и расход остались прежними.

Ограничения тонких пластин

• Давление. Пластина 0.4 мм имеет PN не выше 10-16 бар, 0.5 мм — до 16-25 бар, 0.6-0.8 мм — до 25-40 бар. Для систем PN25 и выше тонкие пластины не подойдут.
• Эрозия. Если в теплоносителе есть взвеси (например, котловая вода с накипью или вода с ингибиторами), тонкая стенка изнашивается быстрее в зонах высокой скорости (входы/выходы каналов).
• Жёсткость. Тонкие пластины более склонны к деформациям при гидроударах. Требуется обвязка с обратными клапанами и плавным пуском насосов.
• Цикл срок-службы. Тонкие пластины переносят на 30-40% меньше циклов разборки-сборки — резьбовые пазы под уплотнения изнашиваются быстрее.

Оптимизация расхода и температурного напора

Иногда тепловую мощность можно нарастить, ничего не меняя в аппарате — только в режиме работы. Это самый дешёвый способ модернизации, но он же самый ограниченный: рабочие точки определяются проектом системы, и просто «прибавить расход» не всегда возможно.

Влияние скорости на K-коэффициент

Коэффициент теплоотдачи α в турбулентном режиме зависит от числа Рейнольдса как α ~ Re^0.6-0.8. Re ~ w·d/ν (скорость·эквивалентный диаметр канала/кинематическая вязкость). При увеличении скорости в 1.5 раза α растёт примерно в 1.3 раза, K — на 25-30%. Если поднять расход в 2 раза — K вырастет на 40-55%.

Гидросопротивление растёт квадратично

Это главный ограничитель. ΔP ~ w² (для турбулентного режима). Увеличение расхода в 1.5 раза = ΔP×2.25, в 2 раза = ΔP×4. Если исходный ΔP был 30 кПа, после удвоения он станет 120 кПа. Это требует сетевого насоса с напором не менее 12 м вод.ст. дополнительно — обычно такого запаса в существующих ИТП нет.

• Шаг 1: измерить фактическое ΔP в обоих контурах
• Шаг 2: снять характеристику насоса по паспорту (Q-H кривая)
• Шаг 3: рассчитать новый рабочий режим: ΔP_new = ΔP_old·(w_new/w_old)²
• Шаг 4: проверить, остаётся ли точка работы насоса на правой части кривой (если ушли вправо за пик КПД — насос работает на износ)
• Шаг 5: если запаса насоса нет — рассмотреть смену рабочего колеса на больший диаметр или замену насоса

Оптимизация ΔT

Если поднять температуру греющего теплоносителя на входе (например, в котельной с 90 на 110°C) или понизить температуру охлаждающего на выходе, ΔT (средне-логарифмический) растёт пропорционально, а Q — линейно. Здесь нет ограничений по ΔP, но есть ограничения по прокладкам (см. раздел про уплотнения) и по самой системе (котёл должен выдавать нужную температуру, обратка с потребителя должна остыть до приемлемого значения). Подробнее — в нашей статье «Тепловой расчёт теплообменника».

Расчёт прироста мощности: типовой ПТО 500 кВт

Возьмём базовый аппарат ГВС: Q₀=500 кВт, F=32 м², K=3500 Вт/(м²·К), ΔTср.лог=14°C. Проверка: K·F·ΔT = 3500·32·14 = 1 568 000 Вт = 1568 кВт. Получили больше расчётного — потому что в реальности K снижается из-за коэффициента запаса 30% на загрязнения (Rзагр=0.0001 м²К/Вт). Эффективный K_эфф ≈ 3500/(1+3500·0.0001) = 2600 Вт/(м²·К). Тогда Q = 2600·32·14/1000·1.07 = 500 кВт (с учётом неидеальности схемы расхода — 7% коррекция).

Сценарий A — добавление пластин (+30% F)

F=32 → 42 м². Скорость в канале падает на 30%, K_эфф снижается с 2600 до ~2300 Вт/(м²·К) (Re падает, α падает). Q = 2300·42·14/1000·1.07 = 723 кВт. Прирост +45%.

Сценарий B — смена профиля 30°→60° (×1.4 по K)

K_эфф 2600 → 3640. Q = 3640·32·14/1000·1.07 = 1090/1.4 = 700 кВт. Прирост +40%. Но ΔP вырастет с 30 до 100 кПа — обязательная проверка насоса.

Сценарий C — комбо: добавление пластин + профиль (+30% F, ×1.3 K)

F=42 м², K_эфф=2600·1.3·0.88=2975 Вт/(м²·К) (учитываем падение от снижения скорости). Q = 2975·42·14/1000·1.07 = 935 кВт. Прирост +87%. Это типовая стратегия для серьёзной модернизации.

Сценарий D — рост ΔT через смену уплотнений (NBR→EPDM, T+20°C)

Поднимаем температуру греющего теплоносителя со 110 до 130°C. ΔTср.лог растёт с 14 до 25°C. Q = 2600·32·25/1000·1.07 = 2226/2.5 = 890 кВт. Прирост +78%. Сравнительно дёшево, но требует апгрейда тепловой схемы (часто упирается в режим теплосети).

Ограничения: где модернизация невозможна

У каждого пути есть потолок, за которым модернизация перестаёт быть оправданной — либо физически невозможна, либо экономически бессмысленна (новый аппарат дешевле).

Запас по каркасу

Каркас рассчитан на конкретную силу сжатия — функция числа пластин, давления, толщины материала. Превышение проектного числа пластин ведёт к раскрытию пакета по линии прокладок, протечкам в межплитные зоны и поломке шпилек. Если шпильки максимально вытянуты, а пластин для роста F недостаточно — нужен новый каркас.

Давление PN по прокладкам

Тонкие пластины 0.4 мм не выдерживают PN25. Если контур работает на 25 бар и нужно нарастить K через тонкие пластины — это невозможно. Аналогично, если для роста ΔT нужно поднять давление в системе (закипание не должно происходить при высоких T), но прокладки на 16 бар — потолок достигнут.

Ограничения по насосам

Самый частый «потолок» при модернизации профиля или расхода. Существующие сетевые насосы имеют ограниченный запас по напору — обычно не более 20-30% от рабочей точки. Если ΔP вырастет в 2-3 раза, потребуется замена насосов: типичная цена насосного агрегата на 50-100 м³/ч с напором 12-15 м — сопоставимо со стоимостью самих пластин.

Геометрия патрубков

Патрубки ПТО рассчитаны на проектный расход. Удвоение расхода поднимает скорость в патрубке в 2 раза, а ΔP на патрубке — в 4 раза. Возникают турбулентные потери на входе/выходе, шум, риск кавитации. Если по расчёту скорость в патрубке станет больше 2.5-3 м/с — производитель не гарантирует ресурс. Это «жёсткий» предел.

Ресурс материалов

Старые пластины (AISI 304 после 10-15 лет работы в жёсткой воде) могут иметь питтинговую коррозию, микротрещины, утончение в зонах активной эрозии. Добавление новых пластин к таким — нерационально: общий ресурс системы определяется самой слабой пластиной. В этом случае разумнее заменить весь пакет полностью (или весь аппарат — в зависимости от состояния каркаса). Подробнее — в статье «Как продлить срок службы теплообменника».

Бренды-производители и поставщики модернизации

Не все производители одинаково охотно поставляют запчасти и пластины «через 10 лет». Ниже — обзор брендов, с которыми работаем по модернизации, и их особенности.
